SKE4 - Humidificateurs électriques

Aperçu
Overview header Specisfications header 1
Distribution de la vapeur
  • Systèmes à distribution dans le conduit ou dans la pièce
  • Systèmes Multi-Steam™ SD/HD et S.A.M.
  • SDU (Unité de distribution spatiale) pour distribution dans la pièce
Unité extérieure
  • Entièrement isolée
  • Installation facile
  • Protection contre le gel et la surchauffe
Conçu spécialement pour la série SK4
  • Un contrôleur
  • Un menu à travers les différents types d’humidificateurs
  • Offre une continuité et est facilement utilisable
Capteurs et contrôleurs
  • Haute conservation de l’énergie
  • Faibles coûts et hautes valeurs
  • Intégration et interopérabilité transparentes
  • Aperçu

  • Distribution de la vapeur

  • Unité extérieure

  • Contrôleur intégré multi-plateforme

  • Capteurs et contrôleurs d’humidité

SKE4 - Aperçu

Les éléments chauffants résistifs du SKE4 transforment l’énergie électrique en chaleur qui fait bouillir l’eau, produisant ainsi de la vapeur. Ce procédé permet de créer rapidement une vapeur sans minéraux, sans odeur et stérile avec n’importe quel type d’eau.

  • Écologique
  • Sans cylindre en plastique à remplacer
  • Chambre d’évaporation en acier inoxydable permanente
  • Optimise l’utilisation de l’eau bouillante – aucun drainage
    inutile
SKE4 OVerview Models
SKE4 OVerview Brands

Avantages

  • Capacité de 6 à 300 lb/h (2,7 à 136 kg/h)
  • Sections de plomberie, de chambre d'évaporation, de contrôles et de haute tension séparées
  • Retrait facile de la chambre d’évaporation en acier inoxydable, sans outils
  • Système de détection de niveau d’eau en instance de brevet utilisant deux technologies de capteur
  • Refroidisseur d'eau de drainage intégré (<140 °F/60 °C)
  • Système de conservation d’énergie anti-écume breveté (AFEC)
  • Offert avec une interface de communication BACnet MS/TP ou Modbus
  • Module Ethernet en option pour BACnet IP et Modbus IP ainsi que pour les services Web
  • Système de programmation intégré pour l’opération de l’unité et le cycle de drainage
  • Offert maintenant avec une option OSHPD – le SKE4 répond aux exigences de l’OSHPD Special Seismic Certification Preapproval (OSP)

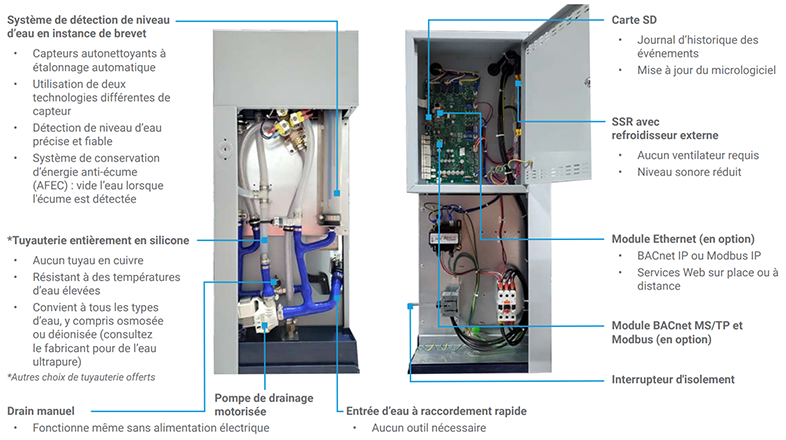

Aperçu du système

SKE4 parts chart

Distribution dans le conduit

Pour des systèmes à distribution dans le conduit Multi-SteamTM
SD/HD et S.A.M.

  • Efficaces et économiques, les systèmes S.A.M. et S.A.M. E2 sont adaptés aux installations avec de courtes distances d’absorption
    (moins de 5 pi/1500 mm) et/ou à des températures de conduit basses/réduites
  • Conçus sur mesure aux dimensions du conduit ou des CTA, les systèmes Multi-SteamTM SD/HD sont utilisés dans des endroits
    critiques dans les systèmes de traitement d’air, où les distances d’absorption sont très courtes (moins de 3 pi/900 mm) ou lorsque
    la température dans les conduits d’air est basse
  • Pour plus d’informations sur nos Systèmes à distribution de vapeur, veuillez cliquer ici
MultiSteam

Multi Steam

SAM

SAM

SAME2

SAM E2

SDU (unité de distribution spatiale)

  • Fonctionnement silencieux
  • Sans condensation
  • Distribution de vapeur dans la pièce ou à distance
  • 3 modèles offerts (SDU4-1, SDU4-2 et SDU4-3)
Space Distribution Unit

SDU

Fonctionne dans tous les climats

  • Capacité de l’unité extérieur de 6 à 270 lb/h (2,7 à 122 kg/h)
  • Entièrement isolé et fait d’acier robuste
  • Bac d’écoulement inférieur en acier inoxydable
  • Couche d’apprêt en zinc et revêtement en poudre de polyuréthane résistant aux égratignures et à la corrosion sur les surfaces extérieures et intérieures
  • Protection contre le gel et la surchauffe intégrée
  • Installation facile sur le rebord de toit, la toiture ou la dalle de toiture
  • Raccordement pouvant être fait à partir de la partie latérale ou inférieure de l’unité pour plus de flexibilité de configuration
Outdoor Unit

Le contrôleur SK est configuré spécifiquement pour votre humidificateur SKE4, SKG4 ou SKS4.

  • L’interface conviviale est constituée d’un menu présenté sur un affichage ACL 128 x 64 ayant 8 boutons de fonction pour une configuration et une utilisation rapides
  • La gestion des droits d’utilisateur permet un affichage de menu adapté à la catégorie d’utilisateur connecté
  • Le menu à configuration rapide favorise une installation facile grâce à l’affichage des fonctions et des configurations les plus fréquemment utilisées
  • Système de programmation intégrés pour l’opération de l’unité, les points de consigne et le cycle de drainage
  • Le micrologiciel peut être mis à jour sur place au moyen d’une carte SD, d’un dispositif USB ou d’une connexion BACnet
  • Vue simplifiée et exportation des registres des tendances et des alarmes

Fonctionnalités optionnelles

  • Interface de communication sélectionnable BACnet MS/ TP ou Modbus offrant plus de 75 objets ou registres pour une intégration GTB et IoT (Internet des objets)
  • Module Ethernet
    • BACnet IP ou Modbus IP
    • Des services Web facilitant la configuration de l’humidificateur, les diagnostics à distance et plusieurs autres fonctionnalités peu importe l’endroit
controller 2

Une ligne de capteurs et de contrôleurs mise à jour a été produite et mise en place par Neptronic spécialement pour la nouvelle série SK4.

Détails

  • Utilisé pour programmer les humidificateurs SK
  • Informations présentées au moyen d’icônes et d’une ligne de texte
  • 4 câbles entre l’hygrostat et l’humidificateur SK
  • PID programmable pour l’humidité

Détails

  • BACnet MS/TP (modèle HROB20 seulement)
  • 4 sorties analogiques et 2 sorties avec contact sec
  • 2 entrées de capteur externe
  • Entrée d’alarme et de sélecteur de faible puissance
  • PID configuré indépendamment pour les rampes d’humidification et de déshumidification
  • Point de consigne ajustable avec réinitialisation automatique à partir du capteur externe

Détails

  • SHS20 - Cadran de point de consigne de haute limite (HR de 20 à 90 %)
  • Capteur d’humidité intégré
  • 24 Vca ou 24 Vcc
  • 1 sortie avec contact sec

Détails

  • HRC20 - Cadran de point de consigne d’humidité (HR de 10 à 60 %)
  • Capteur d’humidité intégré
  • 24 Vca ou 24 Vcc
  • 1 sortie avec contact sec

Détails

  • Capteur de température intégré
  • Couvercle en plastique pour les installations murales
  • 2 sorties analogiques (de 0 à 10 Vcc)
  • Haute précision et stabilité

Détails

  • Capteur de température et d’humidité intégré
  • 2 sorties analogiques (de 0 à 10 Vcc)
  • DEL de statut

Détails

  • Capteur de température et d’humidité intégré
  • Hygrostat de haute limite avec fonctionnement tout ou rien et avec ajustement de point de consigne intégré
  • 2 sorties analogiques (de 0 à 10 Vcc)
  • DEL pour les statuts et la limite supérieure
  • 1 sortie avec contact sec
