SKS4 – Humidificateur vapeur à vapeur

Aperçu

Capacité de vapeur de 17 à 1250 lb/h (8 à 570 kg/h)
Pression de la vapeur de la chaudière entre 5 et 15 psi (34,5 à 103 kPa)
Échangeur thermique en acier inoxydable 316
Système de gestion des minéraux complet qui nettoie en quelques minutes

Distribution de la vapeur

Systèmes de distribution dans le conduit
Systèmes Multi-Steam^TM SD/HD et S.A.M.
Conçu sur mesure aux dimensions du conduit ou les CTA

Unité extérieure

Entièrement isolée
Installation facile
Protection contre le gel et la surchauffe

Conçu spécialement pour la série SK4

Un contrôleur
Un menu à travers les différents types d’humidificateurs
Offre une continuité et est facilement utilisable

Capteurs et contrôleurs

Haute conservation de l’énergie
Faibles coûts et hautes valeurs
Intégration et interopérabilité transparentes

Aperçu
Distribution de la vapeur
Unité extérieure
Contrôleur Intégré multi-plateforme
Capteurs et contrôleurs d’humidité

TechTime

SKS4 - Aperçu

L’humidificateur SKS4 produit une vapeur sans produits chimiques en utilisant une chaudière sur place ou un poste qui génère de la vapeur comme source de chaleur. La vapeur brute sous pression offre l’énergie nécessaire pour produire une vapeur stérile au moyen d’un échangeur thermique.

Écologique
Optimise l’utilisation d’eau bouillante – aucun drainage inutile!
Entretien facile avec un système de gestion des minéraux complet

Avantages des humidificateurs vapeur à vapeur

Capacité de vapeur de 17 à 1250 lb/h (8 à 570 kg/h)
Échangeur thermique en acier inoxydable (pour vapeur brute)
Entretien facile : peut être nettoyé et réinstallé en quelques minutes
Système de détection de niveau d’eau en instance de brevet utilisant deux technologies de capteur
Fonctionnement avec de l’eau du robinet, de l’eau issue de l’osmose inverse ou de l’eau déionisée
Pour les systèmes à distribution dans le conduit Multi-Steam et S.A.M.
Offert avec une interface de communication BACnet MS/TP ou Modbus
Module Ethernet en option pour BACnet IP et Modbus IP ainsi que pour les services Web
Système de conservation d’énergie anti-écume (AFEC) breveté
Refroidisseur d'eau de drainage intégré (<140 °F / 60 °C)
Maintenant offert avec une option OSHPD – le SKS4 répond aux exigences de l’OSHPD Special Seismic Certification Preapproval (OSP)
Fourni avec une vanne à siège avec servomoteur Neptronic, offrant un contrôle total sur la modulation de la vapeur à faible pression

Vanne à siège avec servomoteur linéaire

La vanne à siège avec servomoteur linéaire de Neptronic offre une sortie proportionnelle pour un réglage fin de l’humidité. Chaque unité comprend un servomoteur linéaire directement relié à la vanne. L’appareil SKS4 envoie un signal de contrôle analogique au servomoteur pour l’ouvrir et le fermer en fonction de la demande de vapeur.

Le retour électronique du servomoteur permet au contrôleur de l’appareil SKS4 de suivre la position exacte de la vanne
La fonction de retour sécuritaire ferme la vanne lorsqu’il y a une défaillance en électricité
Délivre une force maximale de 100 livres (450 newton) à la tension nominale
Le dimensionnement se situe entre 1/2 et 2 pouces (15 mm à 50 mm)

Pour les applications à faible pression de vapeur, il est nécessaire de protéger le servomoteur de la chaleur dégagée par la vanne. Cela est réalisé par un ensemble d’adaptateur installé en usine (le DDSTM).

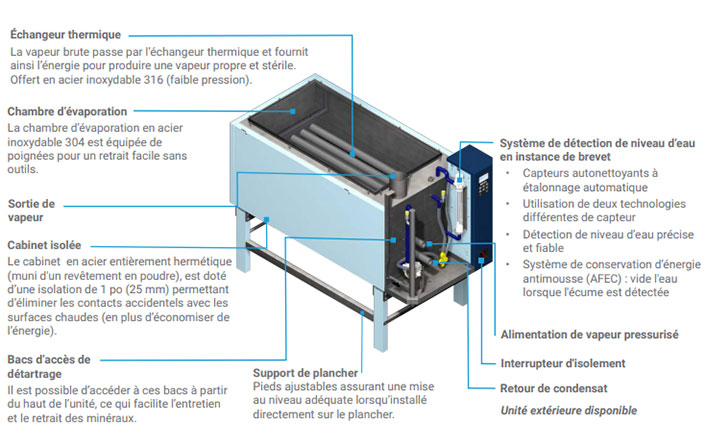

Aperçu du système

Distribution dans le conduit

Pour des systèmes à distribution dans le conduit Multi-Steam^TM SD/HD et S.A.M.

Efficaces et économiques, les systèmes S.A.M. et S.A.M. E2 sont adaptés aux installations avec de courtes distances d’absorption (moins de 5 pi/1500 mm) et/ou des températures de conduit basses/réduites
Conçus sur mesure aux dimensions du conduit ou les CTA, les systèmes Multi-Steam^TM SD/HD sont utilisés dans des endroits critiques dans les systèmes de traitement d’air, où les distances d’absorption sont très courtes (moins de 3 pi/900 mm) ou lorsque la température dans les conduits d’air est basse
Pour plus d’informations sur nos Systèmes à distribution de vapeur, veuillez cliquer ici

SAM E2

Multi-Steam

Fonctionnement dans tous les climats

Portes à charnières offrant un accès complet (aptitude à l’usage) à l’avant, à l’arrière et au-dessus de l’unité
Entièrement isolé et fait d’acier robuste
Bac d’écoulement inférieur en acier inoxydable
Couche d’apprêt en zinc et revêtement en poudre de polyuréthane résistant aux égratignures et à la corrosion sur les surfaces extérieures et intérieures
Protection contre le gel et la surchauffe intégrée
Installation facile sur le rebord de toit, la toiture ou la dalle de toiture

Le contrôleur SK est configuré spécifiquement pour votre humidificateur SKE4, SKG4 ou SKS4.

L’interface conviviale est constituée d’un menu présenté sur un affichage ACL 128 x 64 ayant 8 boutons de fonction pour une configuration et une utilisation rapides
La gestion des droits d’utilisateur permet un affichage de menu adapté à la catégorie d’utilisateur connecté
Le menu à configuration rapide favorise une installation facile grâce à l’affichage des fonctions et des configurations les plus fréquemment utilisées
Système de programmation intégrés pour l’opération de l’unité, les points de consigne et le cycle de drainage
Le micrologiciel peut être mis à jour sur place au moyen d’une carte SD, d’un dispositif USB ou d’une connexion BACnet
Vue simplifiée et exportation des registres des tendances et des alarmes

Fonctionnalités optionnelles

Interface de communication sélectionnable BACnet MS/ TP ou Modbus offrant plus de 75 objets ou registres pour une intégration GTB et IoT (Internet des objets)
Module Ethernet
- Bacnet IP or Modbus IP
- Des services Web facilitant la configuration de l’humidificateur, les diagnostics à distance et plusieurs autres fonctionnalités peu importe l’endroit

Une ligne de capteurs et de contrôleurs mise à jour a été produite et mise en place par Neptronic spécialement pour la nouvelle série SK4.

HRL24 - Hygrostat de pièce

Détails

Utilisé pour programmer les humidificateurs SK
Informations présentées au moyen d’icônes et d’une ligne de texte
4 câbles entre l’hygrostat et l’humidificateur SK
PID programmable pour l’humidité

HRO20 / HROB20 BACnet - Contrôleur d’humidité

Détails

BACnet MS/TP (modèle HROB20 seulement)
4 sorties analogiques et 2 sorties avec contact sec
2 entrées de capteur externe
Entrée d’alarme et de sélecteur de faible puissance
PID configuré indépendamment pour les rampes d’humidification et de déshumidification
Point de consigne ajustable avec réinitialisation automatique à partir du capteur externe

SHR10 - Capteur d’humidité installé au mur

Détails

Capteur de température intégré
Couvercle en plastique pour les installations murales
2 sorties analogiques (de 0 à 10 Vcc)
Haute précision et stabilité

SHC80 - Capteur d’humidité installé dans le conduit

Détails

Capteur de température et d’humidité intégré
2 sorties analogiques (de 0 à 10 Vcc)
DEL de statut

SHS80 - Hygrostat à haute limite installé dans le conduit

Détails

Capteur de température et d’humidité intégré
Hygrostat de haute limite avec fonctionnement tout ou rien et avec ajustement de point de consigne intégré
2 sorties analogiques (de 0 à 10 Vcc)
DEL de statut et de haute limite
1 sortie avec contact sec
