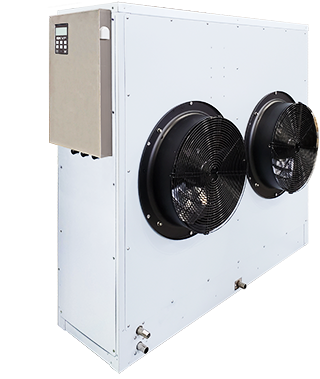

SKVF - Aperçu

Aperçu

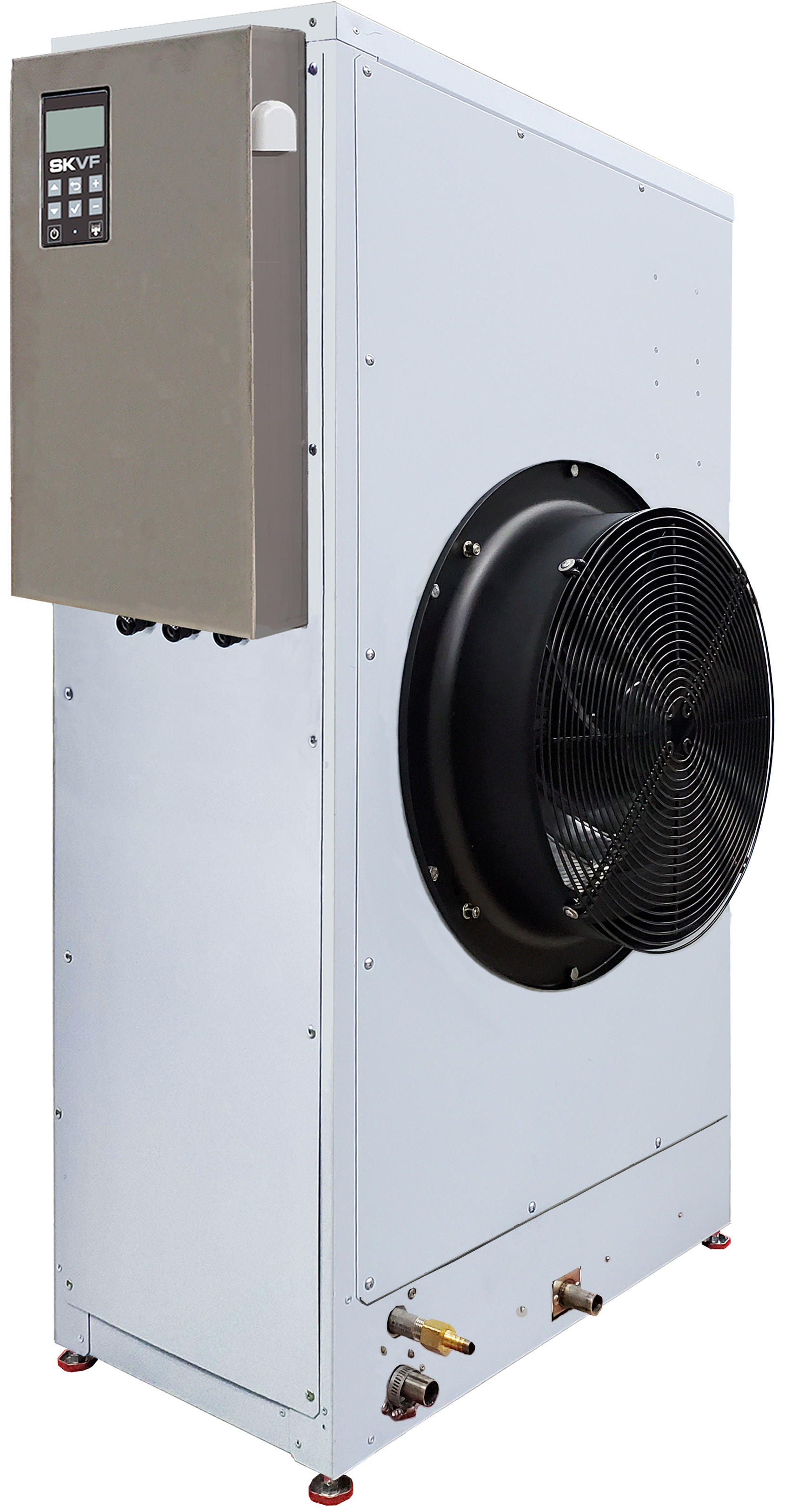

Le refroidisseur par évaporation SKVF de Neptronic est conçu pour offrir un confort maximal dans les applications de grande envergure en offrant de l’humidification et du refroidissement adéquats. Dans les applications chaudes, le refroidissement peut grandement contribuer à l’efficacité en améliorant la productivité des travailleurs, en augmentant la qualité des produits et en réduisant la consommation d’énergie.

Notre SKVF utilise des ventilateurs modulants énergétiquement efficaces pour diffuser l’air frais extérieur ou l’air intérieur recirculé. Il refroidit l’air sec lorsque celui-ci passe à travers le média humide afin d’évaporer l’eau; ce qui augmente ensuite le niveau d’humidité. Bien plus, notre unité refroidit l’air en raison du transfert d’énergie généré par l’évaporation de l’eau.

Le contrôleur du SKVF peut être configuré soit avec un contrôle de température pour une application de refroidissement, soit avec un contrôle d’humidité pour de l’humidification. Cela vous permet de tempérer les zones intérieures industrielles et commerciales où la chaleur pourrait s’avérer défavorable pour les occupants, la production et les biens matériels.

Avantages

  • Ventilateur MCE avec sortie variable (10-100 %)
  • Refroidisseur par évaporation compact, silencieux et autonome
  • Refroidissement naturel jusqu’à 12 °C (21,5 °F)
  • Très faible consommation d’énergie (< 1,5 kW)
  • Fonctionnement hygiénique et écologique
  • Entretien facile et minime avec des panneaux amovibles
  • Configurable pour réduire l’usage d’eau
  • Fonctionnement du ventilateur configurable pour une ventilation continue ou un séchage du média

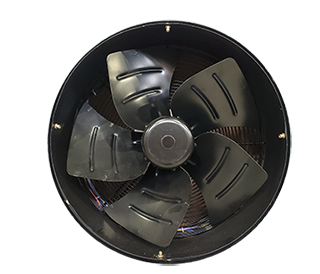

Ventilateur MCE

Avantages du ventilateur MCE du SKVF :

  • Haute efficacité énergétique – jusqu’à 30 % plus efficace comparé aux ventilateurs CA
  • Contrôle continu intégré de la vitesse du ventilateur, du signal de couple et du signal de retour
  • Faibles températures de fonctionnement augmentant la solidité et la pérennité du ventilateur
  • Relativement compact et polyvalent à de grandes capacités

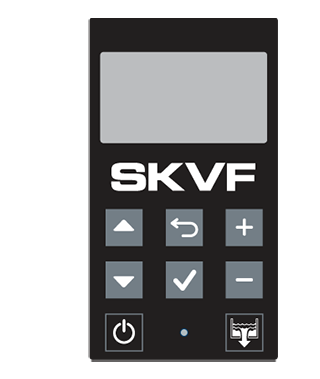

Contrôleur multiplateforme intégré

Le contrôleur SKVF est configuré spécifiquement pour votre refroidisseur par évaporation SKVF.

  • Interface conviviale constituée d’un menu présenté sur un affichage ACL 128 x 64, muni de 8 boutons de fonction pour une configuration et un fonctionnement plus rapides
  • Système de gestion des droits d’utilisateur permettant au menu de n’afficher que les fonctions disponibles pour le type d’utilisateur connecté : utilisateur final, technicien de service, installateur ou intégrateur
  • Menu « Configuration rapide » pour une installation simple et rapide, en affichant uniquement les fonctions et les configurations les plus utilisées
  • Système de programmation indépendant configurable via le menu ou l’interface de communication BACnet, pour le fonctionnement de l’unité et le cycle de drainage
  • Mise à jour du firmware via carte SD, USB ou BACnet
  • Vue simplifiée et exportation des registres des tendances et des alarmes

Fonctionnalités optionnelles

  • Les menus sélectionnables BACnet MS/TP ou Modbus permettent d’accéder à plus de 75 objets/registres pour l’intégration d’une GTB et de IoT (Internet des objets)
  • Module Ethernet
  • BACnet IP ou Modbus IP
  • Services web rendant possible de réaliser des configurations de l’unité, des diagnostiques à distance et plusieurs fonctions supplémentaires de n’importe quel endroit.

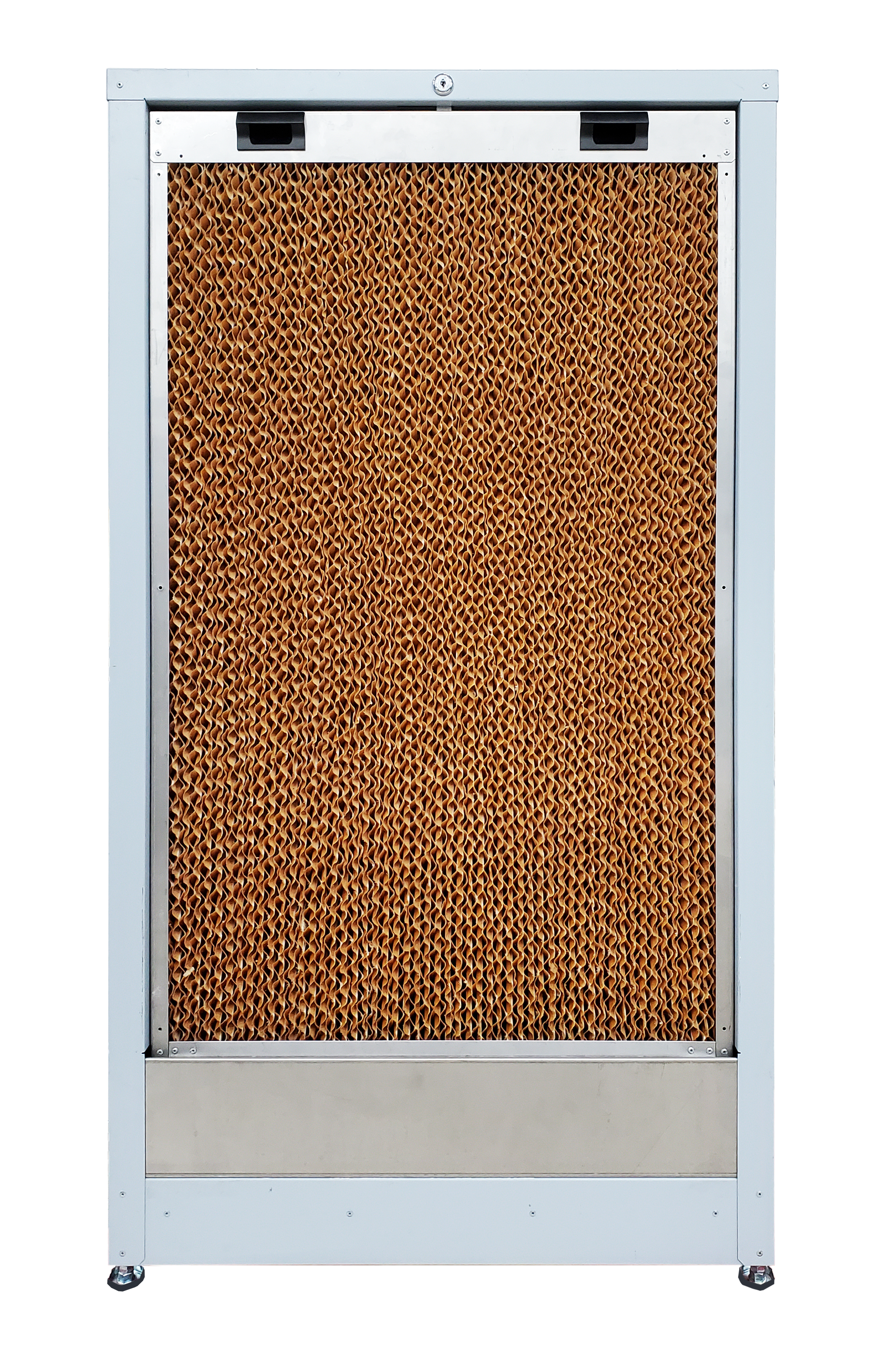

Panneaux de média du SKVF

Le média évaporatif ondulé du SKVF est fait de fibre de verre liée à un composé inorganique spécial; ce qui favorise une absorption d’humidité exceptionnelle, garantissant une humidification continue et un refroidissement par évaporation, même à une grande vitesse de l’air. Le composé inorganique le rend hygiénique, ininflammable et incombustible.

  • Matériau inorganique et inflammable
  • Hygiénique et sécuritaire
  • Faible baisse de pression
  • Entretien sans problème
  • Aucun traitement d’eau requis
  • Aucun risque de sursaturation
  • Cadre du média en acier inoxydable
  • Retrait facile du média sur le cadre en acier inoxydable

Qualité de l’eau

Fonctionnement hygiénique avec de l’eau du robinet ou de l’eau OI.

  • Média sans odeur
  • Traitement de l’eau avec un préfiltre de 5 μm
  • Cartouches antibactériennes de dosage à ion d’argent empêchant la prolifération microbienne
  • Stérilisateur d’UV sur la conduite d’eau (optionnel)
  • Séquence de séchage du média évaporatif par ventilateur
  • Protection de la vanne de drainage normalement ouverte (NO) en cas de panne de courant

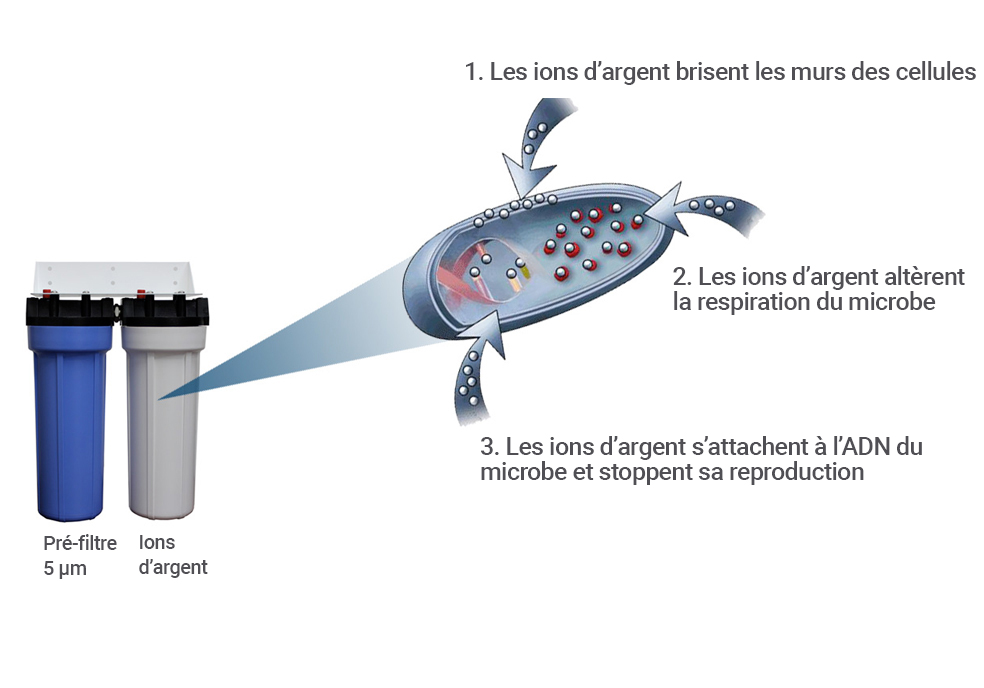

Fonctionnement des ions d’argent

Découvrez la gamme de contrôleurs et capteurs de Neptronic pouvant accompagner votre nouveau refroidisseur par évaporation SKVF.

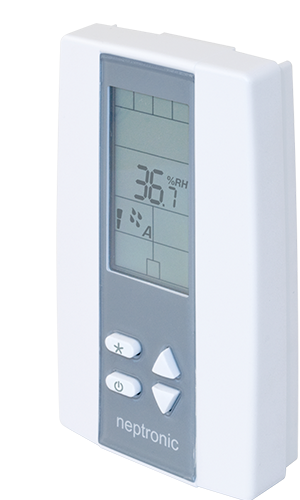

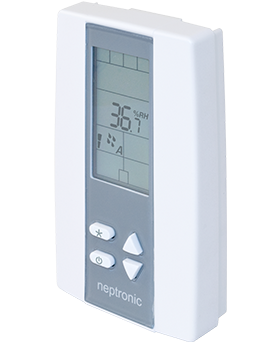

Détails:

  • Utilisé pour configurer et opérer le SKVF
  • Informations présentées au moyen d’icônes et d’une ligne de texte
  • Raccordement à quatre câbles entre l’appareil et le contrôleur du SKVF
  • Échelle de degré en Fahrenheit ou en Celsius
  • Port de service de réseau via connecteur de mini USB intégré

Détails:

  • BACnet MS/TP (modèle HROB20 seulement)
  • 4 sorties analogiques et 2 sorties de contact sec
  • 2 entrées de capteur externe
  • Entrée d’alarme et de sélecteur de faible puissance
  • PID configuré indépendamment pour les rampes d’humidification et de déshumidification
  • Point de consigne ajustable avec réinitialisation automatique à partir du capteur externe

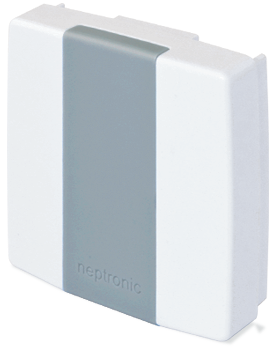

Détails:

  • Capteur de température intégré
  • Couvercle en plastique pour les installations murales
  • 2 sorties analogiques (de 0 à 10 Vcc)
  • Haute précision et stabilité

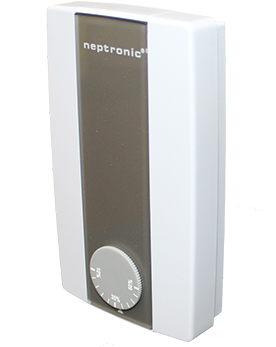

Détails:

  • Cadran de consigne à plafond élevé (20 - 90 % HR)
  • Capteur d’humidité intégré
  • 24 Vca ou 24 Vcc
  • 1 sortie de contact sec
