CMU – Compact Make-up Air Unit

Nouveaux modèles disponibles!

Plus grande débit d’air : jusqu'à 2000 CFM
Plus de puissance : Jusqu'à 35 kW
Better precision: Centrifugal ECM fans

À PROPOS

CMU – Unité compacte d’apport d’air frais

L'unité compacte d'apport d'air frais (CMU) de Neptronic est équipée de stratégies de contrôle avancées et d'une variété d'options de dimensions pour s'adapter à une large gamme d'applications HVAC. La CMU maximise l'efficacité et améliore la compensation de l'air intérieur, garantissant une performance supérieure dans la gestion des systèmes CVAC. Équipée de senseurs électroniques de débit d'air (EAS), le CMU fournit des relevés de température précis et s'intègre parfaitement à d'autres systèmes de gestion des bâtiments grâce aux protocoles de communication BACnet MS/TP et Modbus RTU. Désormais, les utilisateurs peuvent monitorer les températures d'alimentation, configurer les points de consigne de température en fonction des besoins en débit d'air et recevoir des notifications par alarme.

APPLICATIONS

Applications typiques

Condominiums et Appartements

Améliore la qualité d’air intérieur avec l’entrée d’air frais
Offre une température ajustée économiquement
Réduit les odeurs et les contaminants aériens
Garde les locataires confortables et en santé

Cuisines commerciales et Restaurants

Optimise la ventilation des hottes aspirantes
Améliore la propreté de la cuisine
Prévient les refoulements d’air dangereux comme du monoxyde de carbone
Évite la pression d’air négative

Salles d’entraînement

Fournit davantage d’oxygène de l’extérieur pour des entraînements efficaces
Réduit les odeurs et bactéries dans l’air
Améliore la qualité d’air intérieur pour les employés et visiteurs
Augmente le confort avec l’air tempéré de façon énergétiquement efficace

Garages

Réduit l’air vicié dans ces espaces renfermés
Ajuste la température efficacement pour compenser pour les grandes ouvertures de portes
Élimine les odeurs et les contaminants aériens accumulés
Élimine les odeurs et les contaminants aériens accumulés

Entrepôts

Réduit l’air vicié avec de l’air frais extérieur
Ajuste la température efficacement pour compenser pour les grandes ouvertures de portes
Élimine les odeurs et les contaminants aériens accumulés
Réduit la pression d’air négative et les refoulements d’air

Salles de recharge de batterie

Baisse le taux d’hydrogène gazeux
Réduit l’explosivité de l’air
Empêche les refoulements d’air dangereux
Adapte sa température aux besoins de la pièce

SPECIFICATION

Spécifications techniques

Taille du collet (po)	Puissance de chauffage (kW)	Voltage (V)
			Débit d’air (pi³/m) (m³/h)
			Ventilateur axial		Ventilateur centrifuge
			à 0,05"CE (12,5Pa)	à 0,3"CE (75Pa)	à 0,25"CE (62,5Pa)	à 1,00"CE (250Pa)
06	1 \| 1.5 \| 2 \| 3	120-1PH \| 208-1PH \| 208-3PH \| 240-1PH \| 347-1PH \| 480-1PH \| 480-3PH \| 600-1PH \| 600-3PH	118 [200]	80 [136]	218 [370]	120 [204]
08	2 \| 3 \| 4 \| 4.5 \|5 \| 6 \| 8	208-1PH \| 208-3PH \| 240-1PH \| 347-1PH \| 480-1PH \| 480-3PH \| 600-1PH \| 600-3PH	304 [516]	225 [382]	325 [552]	250 [425]
10	3 \| 6 \| 7 \| 8 \| 9 \| 10 \| 12	208-1PH \| 208-3PH \| 240-1PH \| 347-1PH \| 480-1PH \| 480-3PH \| 600-1PH \| 600-3PH	617 [1048]	450 [765]	471 [800]	383 [651]
12	6 \| 8 \| 10 \| 12 \| 14 \| 16 \| 18 \| 20*	208-1PH \| 208-3PH \| 240-1PH \| 347-1PH \| 480-1PH \| 480-3PH \| 600-1PH \| 600-3PH	717 [1218]	550 [935]	633 [1075]	433 [736]

* Seulement pour certains modèles

Cliquez ici pour voir les nouveaux modèles.

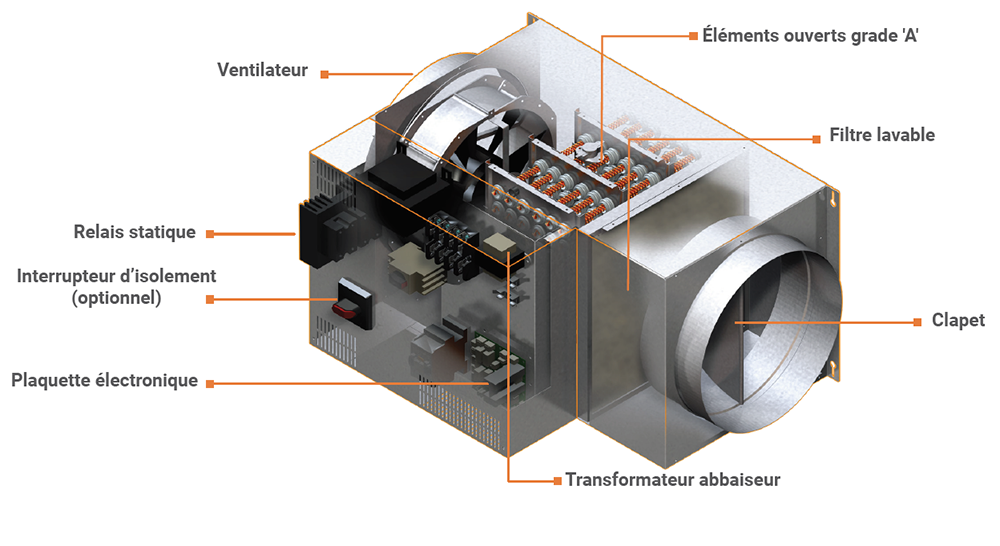

Dessin technique

TYPES DE VENTILATEURS

Ventilateur axial

Utilisé dans les applications standard avec des filtres en aluminium, dans lesquels la chute de pression est plus basse.
Comprend les options de moteur CA ou MCE :

- Le moteur CA offre une solution rentable avec une installation et un fonctionnement plus simple.

- Le moteur MCE offre des stratégies de contrôle avancées, avec des capacités de modulation plus élevées ainsi qu’une meilleure efficacité.

Ventilateur centrifuge

Utilisé dans des applications avec des restrictions plus élevées sur les exigences de filtre, de conduit ou de zonage qui entraînent une chute de pression plus élevée
Comprend le moteur MCE :

- Le moteur MCE offre des stratégies de contrôle avancées, avec des capacités de modulation plus élevées ainsi qu’une meilleure efficacité.

Performance de ventilateur axial CMU (Impérial)

Performance de ventilateur axial CMU (Métrique)

Performance de ventilateur centrifuge CMU (Impérial)

CMU Centrifugal Fan Performance (Impérial)

Performance de ventilateur centrifuge CMU (Métrique)

CMU Centrifugal Fan Performance (Métrique)

CARACTÉRISTIQUES

Communication réseau

BACnet MS/TP ou Modbus RTU (sélectionnable via commutateur DIP)
Sélectionnez adresse MAC via commutateur DIP ou via réseau

BACnet MS/TP

MS/TP @ 9600, 19200, 38400, ou 76800 bps
Planificateur BACnet (jusqu’à 6 événements)
Mise à jour du firmware via réseau
COV (changement de valeur)
Copiez et diffusez les configurations à d’autres appareils via menu ou réseau
Détection automatique du débit en bauds
Assigne automatiquement l’instance objet de l’appareil

Modbus RTU

Modbus @ 9600, 19200, 38400 ou 57600 bps
Esclave RTU, 8 bits (parité et bits d’arrêt configurables)
Se connecte à n’importe quel maître Modbus

Module complémentaire

Facilité d’utilisation avec senseurs numérique de pièce TDF de Neptronic

Affiche la température de départ
Permet la configuration du niveau de débit d’air et des points de consigne de température
Surveille les alarmes

Stratégies de contrôle intelligentes avec option de ventilateur MCE et CA

Applications de qualité d’air intérieur avec senseurs de température, humidité et CO₂
Verrouillage pour ventilateurs d’évacuation
Senseurs d’air extérieur apprêtent les éléments chauffants pour réponse rapide et confort
Algorithmes PID pour pression statique, contrôle d’air frais et d’air de retour
